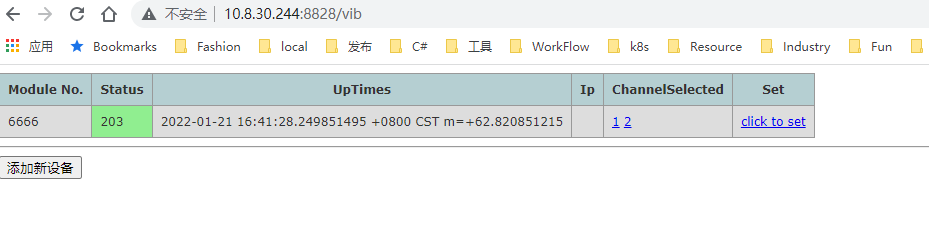

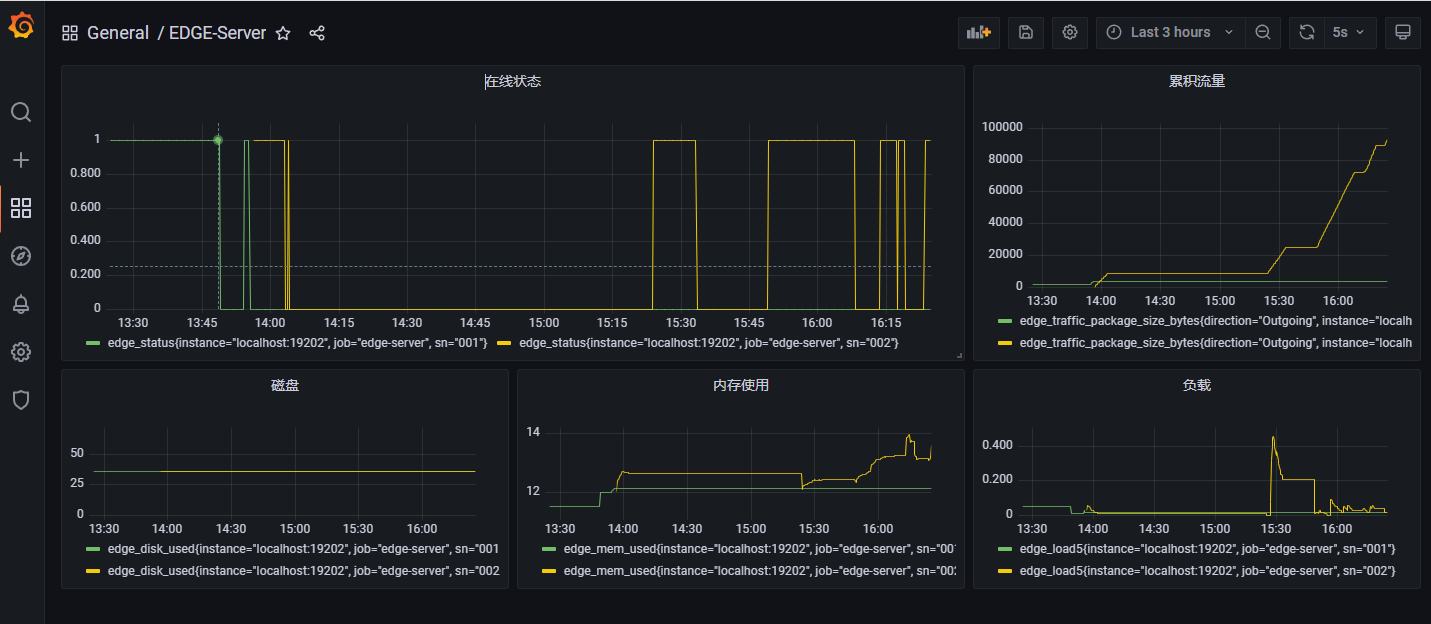

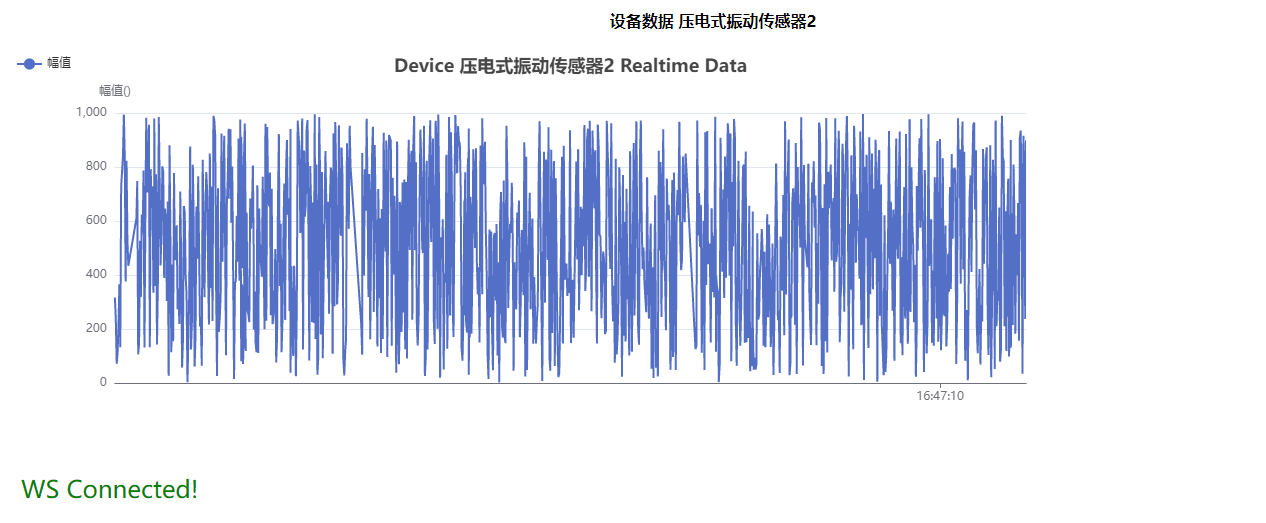

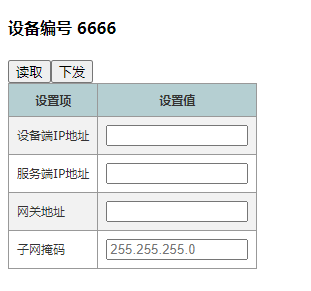

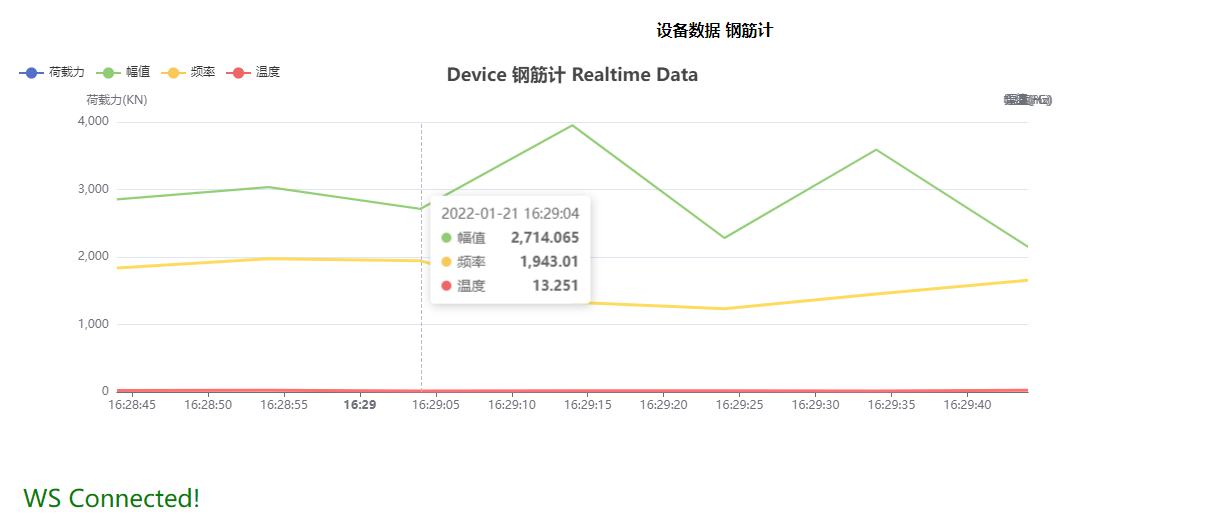

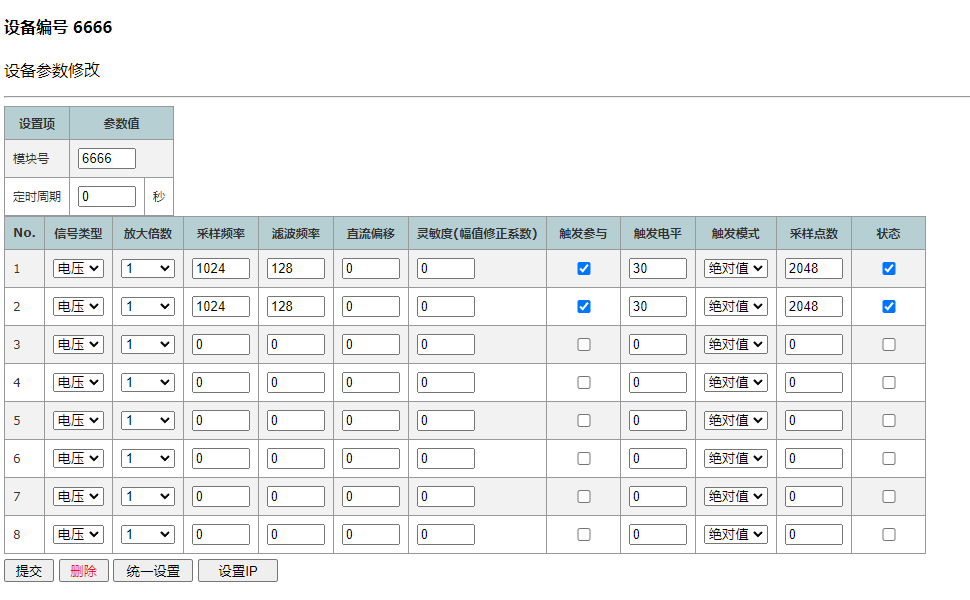

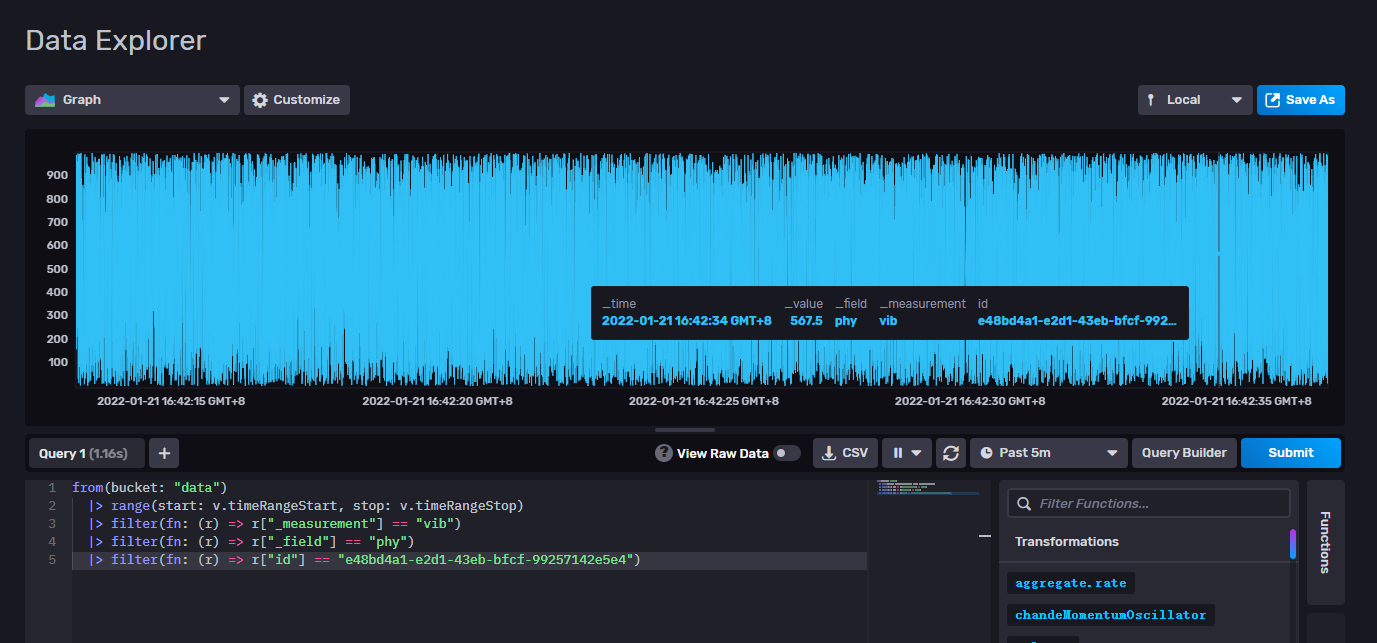

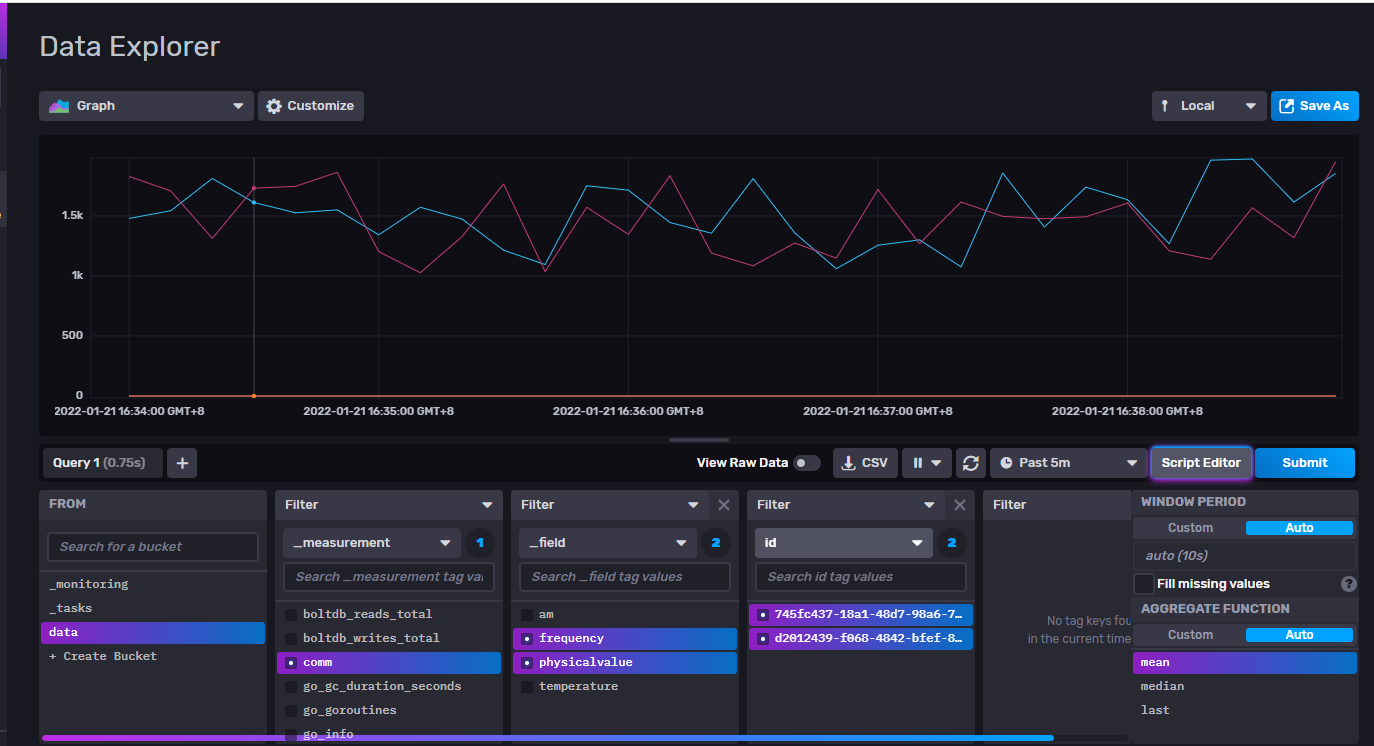

## 部署启动 ### EDGE **设备型号**:ok-3399C **系统**:ubuntu-18.02 **默认用户**:forlinx / forlinx **网络**: 通过netplan (apply)设置网络地址 **安装程序:** ```sh #通过串口线连接Console口,或者设置好网络后通过IP地址,远程SSH到板子上 # 安装目前只支持在线模式,设备必须接入因特网 # 1. 安装docker $ sudo apt-get update $ sudo apt-get upgrade $ curl -fsSL test.docker.com -o get-docker.sh && sh get-docker.sh $ sudo usermod -aG docker $USER $ sudo apt install gnupg2 pass # 2. 安装程序 # 复制disk包到网关上 $ chmox +x docker-compose $ docker-compose up -d ``` 安装完成之后,在浏览器中访问 http://ip:8828 ,进入如下界面,表示设备初始化成功  ### SERVER **基础服务** + Emqx 启动MQTT代理服务, emqx start + Prometheus 配置抓取设备指标 ```yaml scrape_configs: - job_name: "edge-server" static_configs: - targets: ["localhost:19202"] # 调试使用(抓取内网设备上的监控指标) - job_name: "dac" static_configs: - targets: ["10.8.30.244:19201"] ``` 默认UI地址: http://localhost:9090/ + Grafana 配合Prometheus显示EDGE状态和性能指标。 + 其他 + 连接测试Iota数据库 `postgres://postgres:postgres@10.8.30.156:5432/iota20211206?sslmode=disable` + 部署以太网站 http://10.8.30.38/ + Postman调试工具 **启动SERVER** 配置`server.conf` ```json { "msg.mqtt.center": "10.8.30.236:1883", -- MQTT Broker地址 "web.url":":8088", -- WEB接口地址 "db.type": "postgres", "db.conn": "postgres://postgres:postgres@10.8.30.156:5432/iota20211206?sslmode=disable", -- 以太数据库地址 "log.file":true, "log.file.loc":"runtime/logs/log" } ``` 启动Server. ## 功能演示 ### 平台新增边缘网关 目前已经实现CRUD API **新增设备:** URL:Post http://localhost:8088/edges BODY: ```json {"serial_no":"002","name":"DEMO-2","hardware":{"name":"FS-EDGE-01"},"software":{"ver":"0.2.1"}} ``` RET: 200 > 平台serial_no设置必须和设备端SerialNo匹配,才能进行设备控制 **查询当前所有设备**: URL: GET localhost:8088/edges RET: ```json {"001":{"serial_no":"001","name":"DEMO-WW","hardware":{"name":"FS-EDGE-01"},"software":{"ver":"0.2.1"},"set_ver":"1","config_ver":"9"},"002":{"serial_no":"002","name":"DEMO-2","properties":{"hb":"true"},"hardware":{"name":"FS-EDGE-01"},"software":{"ver":"0.2.1"},"set_ver":"0","config_ver":"0"}} ``` 其他: **修改PUT** 和 **删除 DELETE** ### 网关在线状态和性能在线统计 通过网关心跳数据上报,Prometheus抓取,可通过Grafana查看:  其中心跳数据格式如下: ```json { "time": 1642734937400741643, -- 当前数据的设备时间(用于校时) "ver": { "pv": "v0.0.1" -- 当前配置版本(包括设备配置和采集配置) }, "machine": { "mt": 3845, -- 总内存 "mf": 2616, -- 空闲内存 "mp": 10.074738688877986, -- 内存使用比 "dt": 12031, -- 总磁盘 "df": 7320, -- 剩余磁盘空间 "dp": 36, -- 磁盘使用率 "u": 7547, -- 系统启动时长 "pform": "ubuntu", -- 系统信息 "pver": "18.04", -- 系统版本 "load1": 0.09, -- 1分钟内平均负载 "load5": 0.02, -- 5分钟内平均负载 "load15": 0.01 -- 15分钟内平均负载 } } ``` ### 绑定结构物到网关 在以太(测试环境)建立结构物,我们这里模拟的一个振弦采集的场景,如下  下发该结构物到边缘网关 URL:Post http://llocalhost:8088/edge/002/things BODY: ```json ["f73d1b17-f2d5-46dd-9dd1-ebbb66b11854"] ``` RET: 200 > 获取指定网关绑定的结构物 GET http://llocalhost:8088/edge/002/things 下发后,边缘网关自动更新配置(如果未在线,会在下次上下后更新配置),并重启  模拟DTU设备上线到边缘网关, <img src="imgs/EDGE-V0.1调试手册/image-20220121152705457.png" width=600 align=left/> 随后边缘网关按照配置的采集规则进行采集,目前可以通过边缘端InfluxDB的Web UI查看数据:  采集的数据会通过MQTT消息发送到服务端,见下节(采集数据实时预览)。 同事,在平台更改采集配置(部署)后,通过 POST http://localhost:8088/edge/002/sync 可以触发网关进行配置同步。 ### 采集数据实时预览 DAC采集的数据会实时推送到服务器MQTT上,服务端进行**入库**操作,并支持WebSocket像前端接口**推送**。 ws地址:ws://localhost:8088/edge/ws/{device} 实时数据预览界面:http://localhost:8088/edge/rt/{device}  ### 绑定包含振动设备的结构物 新建包含振动设备的结构物,测试如下:  同上,执行结构物绑定网关操作。 模拟振动设备连接到网关,通过日志可以看到网关开始采集振动传感器:  振动数据存储在本地,通过数据库的定时聚集功能(CQ),生成分钟级聚集数据。查看实时数据如下:  ### 动态数据实时预览 振动的实时数据**默认不会**直接推送到平台。 前端打开振动设备实时数据界面,将发布WS订阅,此时会通知设备开始上报数据(类似视频推流服务的实现),之后类似普通数据的处理方式。 实时数据刷新界面如下:  WS订阅退出后,会通知设备关闭实时推流(节约流量、性能和服务端存储)。 后面会实现云端保存最近一段播放历史、设备上的历史数据回放功能。 ### 作单机振动采集软件使用 包含振动采集的配置、采集、计算、存储、转发功能。可以替换某些场景下本地工控机上的DAAS软件。 > 注:云端工作模式,访问设备上的Vib界面,可以查看配置,但是不能进行修改。 振动设备配置:http://10.8.30.244:8828/vib  振动通道配置:  IP设置:  网关侧实时数据预览:
